????EMBH-SD型速度檢測裝置既適用于帶式輸送機工作過程中膠帶速度的實時檢測也適用于旋轉設備對軸轉速的實時檢測。

工作原理：

????速度檢測裝置的工作過程是傳感頭把所檢測的帶速或轉速變成脈沖信號送入控制箱由控制箱內計數電路在單位時間內計數，然后同予置的帶速或轉速相比較做出大于或小于的判斷，如果大于等于予置的帶速或轉速，則使控制繼電器吸合，此時膠帶運行速度正常，如果小于予置的帶速或轉速則使控制繼電器釋放，此時膠帶失速。

? ? ? ??? ? ? ? ??

結構特點：

????磁性傳感頭，非接觸式檢測皮帶速度，對皮帶無損傷；

????長壽命可靠運行；?

技術參數：

????環境溫度：O℃～+60℃

????相對濕度：不大于85％

????大氣壓力：80～110kPa

????供電電源：AC220V±20％ ?50Hz

????檢測回路：兩路

????接點容量：≤AC380V 5A

????整機功率：≤10W

????輸出觸點: 四組常開、常閉

????傳感頭與控制箱連接線最大長度：不大于100m

接線方式

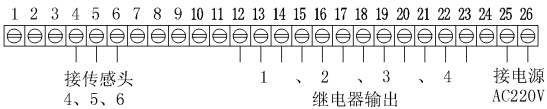

????檢測器接線盒蓋打開，可以看到內部的接線端子，接線端子的序號從左至右分別為1～26；將接線端子拔出接線：

? ? 接線端子4、5、6接傳感器電纜線號4、5、6

? ? 接線端子12、13、14為第1組輸出控制器觸點12（常閉）、13（常開）、14（公共）

????接線端子15、16、17為第2組輸出控制器觸點15（常閉）、16（常開）、17（公共）

????接線端子18、19、20為第3組輸出控制器觸點18（常閉）、19（常開）、20（公共）

????接線端子21、22、23為第4組輸出控制器觸點21（常閉）、22（常開）、23（公共）

????接線端子25、26接供電電源AC220V

? ?
